淄博恒固化工设备有限公司是专业生产RPX-922耐磨颗粒胶的山东知名RPX-922耐磨颗粒胶生产厂家，以真诚取信誉，以优惠的RPX-922耐磨颗粒胶价格，热情的服务，回报广大客户。本厂主要产品有：衬塑管道，衬四氟管道等，产品畅销全国，深受用户好评。了解最新RPX-922耐磨颗粒胶价格可以拨打我们网站http://www.zbhenggu.com 上的联系方式咨询。

    RPX-922耐磨颗粒胶，以氧化铝陶瓷球、碳化硅为填充 物，适用于滑动磨损工况。主要应用于：

    恶劣环境下高强度固化 快速修复磨损部位

    应用领域

    风送输送机 泥浆泵 分离器及储罐 切片机和切削箱 灰分分离器 耐磨板 水力碎浆机 输送风机 管道弯头 增压分离器 螺旋输送机 磨煤机

    包装及表面涂抹

    建议涂抹厚度为6mm 桶装5升可涂抹0.7平方米

    提示：组分要提前混合和提前称重 桶内包装有搅拌和施工的说明及工具

    颜色：灰色

    性能及优点

    耐磨性好 延长易磨损的设备的使用寿命 降低热膨胀系数 延长设备寿命 耐腐蚀性好 覆盖大多数化学腐蚀 耐破裂和分层粘接力强 不易脱落 易操作 可以垂直涂抹 固化时间短 纯固体，无有害物质挥发 使用安全 凝固不收缩

    表面预处理

    适当的表面预处理对产品的长期使用非常重要。

    预处理的目的是去除钢板表面的氧化皮，使钢材裸露出母体金属。通常情况下，采用喷砂或喷丸处理。各种表面的光洁度达到Sa2 级。粗糙表面（大于75um-125um）使用砂轮机处理。

    混合

    为了便于混合和应用，温度应该控制在21-32℃（70-90℉）。每套产品都以一定的混合比例包装。如果需要混合其他比例或数量， 应该按照混合比例重新称重。

    混合比例 重量比 A : B 4 : 1

    当用工具混合时，将两种成分放到一个干净干燥、无孔表面（通常用的塑料）上。开始用工具混合时，用数字8的模式慢慢混合，周期性的刮一下工具表面，确保没有没混合的残余物留在表面上。继续混合直到涂料充分混合，显示为同一颜色即没有其他色泽条纹。

    如果用电动工具混合，将两种组分放到容器里，在低速下混合直到同一颜色为止，为确保完全混合，最后手动按照前面叙述的方法混合。

    注：每次混合后，需在45分钟内使用。

    充分混合时间



	10°C	16°C	25°C	32°C	43°C	NR =不推荐 表格中时间，从RPX-922混合开始。
	50°F	60°F	77°F	90°F	110°F
1.5 L	8 min.	7 min.	5 min.	2 min.	NR
2.5 L	7 min.	5 min.	4 min.	NR	NR

    应用

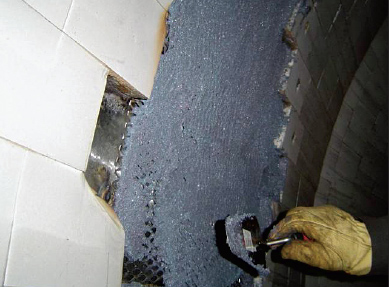

    RPX-922最小的涂覆厚度为6mm(1/4”)。最低施工温度是10℃（50℉）。在某些特定的应用场合，要求额外的支撑，在涂覆RPX-922 之前在金属基体上焊接金属网，更利于施工。

    用塑料工具或者泥刀，将涂料涂到表面上，使用工具找平。

    在下面所描述的实干前，已涂覆RPX-922表面可以再涂覆任何RPX涂料。如果已经实干（如下面所描述），表面应该粗糙处理，并去 除灰尘或者其他污染物后再涂覆其它涂层。

    涂覆



厚度	重量	涂覆面积
6 mm	10 kg	0.75 m2

    实际应用工况下，RPX-922用量计算公式：

    用量（kg）=2.2×涂覆面积（m ）×涂覆厚度（mm）

    固化时间



	16°C	25°C	32°C	43°C	为促进固化，允许涂料首先变得 表干后，接着加热到70℃ 4小时
	60°F	77°F	90°F	110°F
表干	1.5 hrs.	1 hrs.	45 min.	20 min.
实干	7 hrs.	4 hrs.	3 hrs.	80 min.
全固化	30 hrs.	24 hrs.	18 hrs.	10 hrs.

    清理

    用完之后立即用有机溶剂（丙酮，二甲苯，酒精和甲基酮）清除工具，一旦固化，涂料必须磨掉。

    安全

    在用任何产品之前，预览一下合适的安全数据单或者针对你区域的安全单。

    如果合适，遵循标准的空间填充和工作顺序。

    保存寿命（未开封）：2年 (在10℃至32℃，干燥、密封环境)
